五恒系統：五恒系統以節能為基礎、以智慧控制為核心、以舒適健康為目標。通過建筑調溫和空氣調節系統結合使用，來控制室內的溫濕度和空氣的清新度，使室內24小時恒定保持恒溫，恒濕，恒氧，恒凈，恒靜的“五恒”效果。

毛細管網輻射系統：作為五恒系統中制冷和供暖的末端系統，是模仿人體毛細血管的供回水主干管構成的管網系統，它通過各種傳感器采集數據，利用終端控制器智能控制每一個房間的溫度，以輻射的方式調節室溫，具有直徑細，阻力小，節能高，無吹風感，散熱均勻的優點。

五恒系統運行靠什么供給能源呢？

五恒系統：是通過地源熱泵或空氣源熱泵為系統提供穩定的冷熱源，而熱泵主機就像人體的心臟。不論選用地源熱泵，還是空氣源熱泵，都屬于清潔能源系統，是利用自然界的土壤和空氣實現高效節能的制冷和換熱。熱泵中的冷熱源通過預埋在頂面、地面或墻面的毛細管網輻射系統，在建筑體內流動，以輻射換熱和空氣對流的方式調節室溫。

我們先來說一下地源熱泵。

什么是地源熱泵系統？

地源熱泵：指所有使用大地作為冷熱源的熱泵全部稱為地源熱泵，包括土壤熱泵（即地耦合熱泵），地下水熱泵，地表水熱泵（包括江河湖海的水）等。地源熱泵系統是一種由雙管路水系統連接起建筑物中的所有地源熱泵機組而構成的封閉環路的空調系統。

地源熱泵系統的分類

地源熱泵系統又可分為：集中式和分戶式。

下面主要介紹一下分戶式。

分戶式地源熱泵系統的組成

分戶式地源熱泵系統：分別由地埋管、地源熱泵機組及室內毛細管網組成。地源熱泵機組安裝在管道井內，無室內機，機組在工作過程中噪音小、不耗水、不產生任何廢棄及污染物，使用可再生能源，環保效果顯著。

地埋管地源熱泵的低位熱能主要來源自淺層地下土壤、巖石等介質中，通過管道閉路系統循環水進行熱交換。

地源熱泵機組安裝在管道井內，每個單元為一獨立系統，每個獨立系統設一組冷熱水循環加壓泵，揚程與流量由設計確定，可實現分戶控制。

室內毛細管網一般可安裝在地面、墻體或天花板內，通過把圍護結構的一個或多個表面控制在一定溫度，形成冷熱輻射面，依靠輻射面與人體、家具及其余圍護結構表面的輻射熱交換進行供暖制冷。

地源熱泵空調系統中，70%以上的能量是從大地中獲得的可再生能源，是目前可以利用的，對環境最友好和最有效的供冷和供暖空調系統。它比空氣熱泵空調系統節能40%以上，比電采暖節能70%以上，比燃?xì)鉅t效率提高48%以上，而所需的制冷劑比普通熱泵空調減少50%以上。

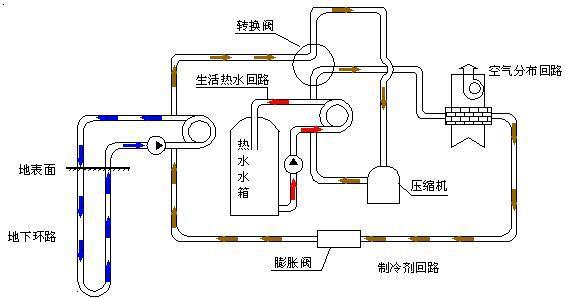

地源熱泵的工作原理

地球是一個最大的太陽能載體，地表-6米以下的土壤及地下水溫度一年四季都在10～18℃恒定不變。

夏季：當機組在制冷模式時，就從土壤/水中提取冷量，通過熱泵機組把大地的熱量集中，并入室內，同時將室內的熱量排放到土壤/水中，達到制冷的目的。

冬季：當機組在制熱模式時，就從土壤/水中吸收熱量，通過熱泵機組把大地的熱量集中，通過熱泵機組運送到室內，起到制熱的作用。

地源熱泵的系統組成

地源熱泵空調系統主要包含地源熱泵主機、風機盤管和地下埋管。

主機是一種水冷式的供冷/供熱機組。機組由封閉式壓縮機、同軸套管式（或板式）水/制冷劑熱交換器、熱力膨脹閥（或毛細膨脹管）、四通換向閥、空氣側盤管、風機、空氣過濾器、安全控制等所組成。

機組本身帶有一套可逆的制冷/制熱裝置，是一種可直接用于供冷/供熱的熱泵空調機組。地埋管是埋在地下的部分，不同的地埋管并聯連接，再通過不同的集管接入熱泵主機。

地源熱泵的系統特點

傳統熱泵空調從空氣中提取冷熱量面臨一個矛盾：天氣越熱，空氣就越熱，從空氣中提取冷量就越困難；同理，天氣越冷，從空氣中提取熱量就越困難。所以，天越熱，空調制冷效果越差；天越冷，空調制熱效果越差，越費電。

地源熱泵是從大地里提取冷熱量。由于大地吸收了47%的太陽能，所以較深的地層能常年保持恒定的地溫，它遠高于冬季的室外溫度，又低于夏季的室外溫度，因此地源熱泵可克服空氣源熱泵的技術障礙，且效率大大提高。

地源熱泵的優點：

穩定性好：地能或地表淺層地?zé)豳Y源的溫度一年四季相對穩定，常年保持在較適宜的10-20℃范圍內，冬季比環境空氣溫度高，夏季比環境空氣溫度低。

節能高效：地源熱泵系統主要利用地下恒定的能量，以電力為輔，節能高效。系統較之常規系統可以為住宅節約40%～50%的能耗，冬季制熱時更可節約高達70%的能耗。

使用壽命長：地源熱泵系統非常的可靠耐用，它的機械運動部件非常少，所有的部件不是埋在地下便是安裝在室內，一般室外地下?lián)Q熱部分壽命為50年，地上熱泵機組壽命為25年。

一機多用：地源熱泵系統可供暖、空調制冷，還可提供生活熱水，一機多用，一套系統可以替換原有的供熱鍋爐、制冷空調和生活熱水加熱的三套裝置或系統，一步到位，高效便捷。

環保可再生：地源熱泵的運行沒有任何污染，可以建造在居民區內，在供熱時，沒有燃燒，沒有排煙，也沒有廢棄物，不會產生有毒氣體，也不會發生爆炸，不需要堆放燃料廢物的場地，不會產生城市熱島效應，對環境非常友好。

地源熱泵與空氣源熱泵的區別

地源熱泵和空氣源熱泵都是能量的搬運工，但它們在能源轉換上存在很大的差異：

空氣源熱泵：是通過空氣源熱泵技術將能量轉化。

地源熱泵：是采用現有的地能資源。

空氣源熱泵空調工作的原理和過程：

為了獲得室內人體所需的舒適溫度，用熱泵對室外空氣進行升溫和降溫，并把經加工后符合室內人體所需的舒適溫度搬運到室內。

但空氣源熱泵機組在運行過程中受室外環境影響很大，在夏季室外環境溫度很高時，很難把室內熱空氣排向室外，房間制冷效果差，冬季室外環境溫度很低時，制熱會有結霜現象，制熱效果也差。人們對空氣源熱泵空調有個形象的比喻：“夏季不制冷，冬季不制熱”。在這個過程中，熱泵耗用電能作了“兩個功”，一個是對室外空氣作功，使室外空氣溫度升高或降低；另一個是搬運作功，為的是把冷、熱量搬入房間。

地源熱泵空調工作的原理和過程：

地源熱泵通過熱泵機組，耗用一小部分電能作功，把地表以下10～18℃的溫度中所蘊含的能量通過熱泵機組運送到室內，在冬季起到制熱作用；夏季把室內的熱量通過熱泵機組輸送到地下，起到制冷作用。在這個過程中熱泵耗用了電能只作了“一個功”，就是搬運，這就是地源熱泵空調比空氣源熱泵空調節能的原因。地源熱泵空調與空氣源熱泵空調對比地源熱泵節能40-60%。

地源熱泵的發展意義

地源熱泵空調完全不受環境溫度影響，且工況穩定，不會造成環境污染及城市熱島效應，是一款最節能的熱泵空調機組。很多歐美國家早已開始大力推廣，甚至頒布了相關法規明確執行。地源熱泵在中國也受到了高度重視，已成為國家重點推薦項目。
